quel antenna tracker choisir ???

Avatar de l’utilisateur
bphil
Messages : 48
Enregistré le : 01 Mar 2016, 14:39

quel antenna tracker choisir ???

Messagepar bphil » 02 Mar 2016, 11:31

Bonjour à tous

Je cherche une solution d'antenna tracker au bon rapport qualité prix, si quelqu'un a des idées sur le modèle le plus fiable je prends.

Merci pour vos retours.

Philippe
Speed Addict 210R - T14SG - HD V2 - T-MOTOR F-40-2500 - KISS FC - Kiss 24A - Tattus 2300-45C -

Avatar de l’utilisateur
Hatem91
Messages : 1627
Enregistré le : 24 Avr 2015, 20:41
Localisation : Orsay
Contact :

Re: quel antenna tracker choisir ???

Messagepar Hatem91 » 02 Mar 2016, 12:24

Alors je ne suis pas spécialiste du tracking mais je sais que Immersion Rc propose une solution pour cela :)

Le Ezantennatracker :

http://www.immersionrc.com/fpv-products/ezantennatracker-v2/#specifications
lunette: Fatshark Dominator Hd V2
Quad: ZMR 250 + Thorax HK + Diatone ET160 + LS210
Radio: Graupner Mz24 + Mx16
Engins: Trex 450 - Aile Wing Wing Z84 - Aile Teksumo - Bixler 2 - F4u Corsair

Avatar de l’utilisateur
bphil
Messages : 48
Enregistré le : 01 Mar 2016, 14:39

Re: quel antenna tracker choisir ???

Messagepar bphil » 02 Mar 2016, 12:51

Merci à vous

j'ai vue ce système mais il ne vende pas la partie qui m’intéresse le plus, la mécanique, je cherche plutôt un système complet pour faignant :oops: :oops:



dans se genre la.

merci a vous

Philippe
Speed Addict 210R - T14SG - HD V2 - T-MOTOR F-40-2500 - KISS FC - Kiss 24A - Tattus 2300-45C -

Avatar de l’utilisateur
Hatem91
Messages : 1627
Enregistré le : 24 Avr 2015, 20:41
Localisation : Orsay
Contact :

Re: quel antenna tracker choisir ???

Messagepar Hatem91 » 02 Mar 2016, 12:53

Ouai c'est sur ^^

Car ça n'a pas l'air aussi simple tout ça
lunette: Fatshark Dominator Hd V2
Quad: ZMR 250 + Thorax HK + Diatone ET160 + LS210
Radio: Graupner Mz24 + Mx16
Engins: Trex 450 - Aile Wing Wing Z84 - Aile Teksumo - Bixler 2 - F4u Corsair

Avatar de l’utilisateur
macfly1202
Messages : 1545
Enregistré le : 12 Mai 2015, 16:16
Localisation : Guipavas

Re: quel antenna tracker choisir ???

Messagepar macfly1202 » 02 Mar 2016, 12:59

hello,

Tu pose une excellente question.
Malheureusement l'offre est un peu lamentable coté 'simplicité' d'usage.

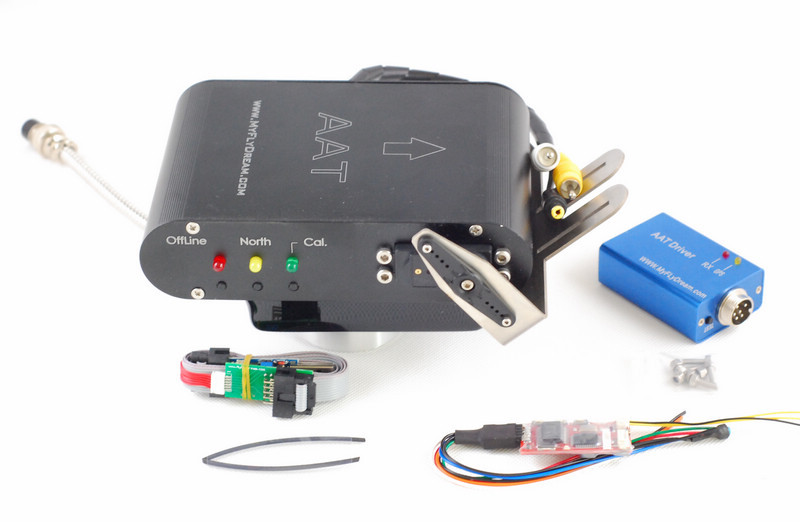

En effet, seul MFD (http://www.myflydream.com/download/AAT_en_3.0.pdf) est a peu pret 'plug and run ok'.

Qui dit antenna tracker dit telemetry. Soit par :
- data sur 433/868 kHz (3DR/pitlabs)
- trame type teletexte sur signal video (eagle tree, rangevideo)
- modem audio FSK (rajouté recemment sur cleanflight > cf OpenLRS > KHA TM3105 en DIY ou chez Aeroquad http://www.aeroquadstore.com/FPV_Modem_p/mdm-001.htm)
- modem wifi type ESP8266 qui equipe le dernier PixRacer par ex (3DR family)
- modem GPRS type SIM900 (dronecell & co)

Tous les autres ont une calibration initiale a faire à cause de l'absence de 'compas'.
Parfois ca marche bien mais c'est loin d'etre systematque et c'est bien ca le pb.

Des modeles que je connais pour les posseder :
- Eagle Tree (qui a un diversity Video (et pas RSSI)) integré
- un Ardustation Mega (ASM) tuné a 'extreme (pov' arduino 2560)

Il y a le projet open source Antenna tracker mais avance tres lentement
http://diydrones.com/forum/topics/figur ... 1#comments

Puis dans le genre proprietaire cad qu il faut tjrs l'osd ou un bidule de plus
- Ez Antenna tracker immersion V2 besoin ezosd ou tinytelemtry
- Le Rangevideo antenna tracker besoin l'osd proprio RVOSD

Sinon, tu peux mettre un convertisseur avec le systeme MFD entre GPS et ton osd pour parser les trames GPS et les encoder sur la trame video. Tu epux donc utilsier d'autre marque d'OSD et autopilote.
un peu genre teletexte. Ce systeme est utilisé aussi par Eagle Tree.
Avantage = portée video = portée telemetrie

Il y a aussi des systeme qui ne sont pas des antenna tracker mais multi antennes ultra directionnelles avec un arduino ou teensy pour gerer un switch video sur une base de RSSI. Hotrod ici sur le forum en vend un comme ça.

Pour résumer, a part le MFD quasi aucun système n'est facile d'usage. D'ailleurs qd tu te renseignes, bcp de FPViste ont un antenna tracker .... au grenier, cave ou placard...pour ces raisons...
De plus il est difficle de les tester sans 'simulator')

Deprimant je sais ! me remercie pas !

A part çà - ca va super !!! bienvenu
lunettes: HeadPlay HD
Radio: TARANIS & Crossfire,Lora,Ezuhf,OpenLRS,FrSky
Aile: Caipi, Fx61, MiniZ, Reptile
Avions: SuperSkySurfer 2000, MiniTalon, NanoTalon, Goblin,...
Minis :Aero-Tek P'tiot, Quattrovolante Q85
Contro: APM, Pixfalcon, Guardian, Vector,
Traker: ET, ASM, zs6ubj

Avatar de l’utilisateur
macfly1202
Messages : 1545
Enregistré le : 12 Mai 2015, 16:16
Localisation : Guipavas

Re: quel antenna tracker choisir ???

Messagepar macfly1202 » 02 Mar 2016, 13:00

il y a celui là mais nul ne sait s'il existe vraiment
http://item.taobao.com/item.htm?spm=a1z ... 8189423613

J'ai essayé de contacter le 'chinois' sans succès... c'etait un truc valable ! enfin !
lunettes: HeadPlay HD
Radio: TARANIS & Crossfire,Lora,Ezuhf,OpenLRS,FrSky
Aile: Caipi, Fx61, MiniZ, Reptile
Avions: SuperSkySurfer 2000, MiniTalon, NanoTalon, Goblin,...
Minis :Aero-Tek P'tiot, Quattrovolante Q85
Contro: APM, Pixfalcon, Guardian, Vector,
Traker: ET, ASM, zs6ubj

Avatar de l’utilisateur
macfly1202
Messages : 1545
Enregistré le : 12 Mai 2015, 16:16
Localisation : Guipavas

Re: quel antenna tracker choisir ???

Messagepar macfly1202 » 02 Mar 2016, 13:07

bphil a écrit :Merci à vous

j'ai vue ce système mais il ne vende pas la partie qui m’intéresse le plus, la mécanique, je cherche plutôt un système complet pour faignant :oops: :oops:



dans se genre la.

merci a vous

Philippe


nos message ce sont croisé ! pile dans le mille !
certains disent sur DIY que le lien que j'ai posté avt est un AAT MFD re-packagé ! comme quoi on est pas les seul !

Tu voudrais tracker tes quad avec ton tracker ? quel telemtry ? LTM ?

T as une solution operationelle aussi apres qlq manip avec la Ghettostation mais faut revisiter le Code un peu (sur mon Ardustation mega ca fonctionne). D'autres utilise le teensy ca marche aussi.
J'ai reussi a faire fonctionner la partie 'Mavlink' (3DR) qui est plus ma partie pour mon coté DIY.

Mais tu as raison le pb est la partie mecanique et pas tant que ca elect ou code (enfin faut pas oublier les pb de cablage qd meme parce que parfois c'est drolement tarte)...

J'ai ça et c'est un peu galere cote cables
http://www.readymaderc.com/store/index. ... ucts_id=96
lunettes: HeadPlay HD
Radio: TARANIS & Crossfire,Lora,Ezuhf,OpenLRS,FrSky
Aile: Caipi, Fx61, MiniZ, Reptile
Avions: SuperSkySurfer 2000, MiniTalon, NanoTalon, Goblin,...
Minis :Aero-Tek P'tiot, Quattrovolante Q85
Contro: APM, Pixfalcon, Guardian, Vector,
Traker: ET, ASM, zs6ubj

Avatar de l’utilisateur
bphil
Messages : 48
Enregistré le : 01 Mar 2016, 14:39

Re: quel antenna tracker choisir ???

Messagepar bphil » 02 Mar 2016, 13:50

macfly1202 a écrit :hello,

Tu pose une excellente question.
Malheureusement l'offre est un peu lamentable coté 'simplicité' d'usage.

En effet, seul MFD (http://www.myflydream.com/download/AAT_en_3.0.pdf) est a peu pret 'plug and run ok'.

Qui dit antenna tracker dit telemetry. Soit par :
- data sur 433/868 kHz (3DR/pitlabs)
- trame type teletexte sur signal video (eagle tree, rangevideo)
- modem audio FSK (rajouté recemment sur cleanflight > cf OpenLRS > KHA TM3105 en DIY ou chez Aeroquad http://www.aeroquadstore.com/FPV_Modem_p/mdm-001.htm)
- modem wifi type ESP8266 qui equipe le dernier PixRacer par ex (3DR family)
- modem GPRS type SIM900 (dronecell & co)

Tous les autres ont une calibration initiale a faire à cause de l'absence de 'compas'.
Parfois ca marche bien mais c'est loin d'etre systematque et c'est bien ca le pb.

Des modeles que je connais pour les posseder :
- Eagle Tree (qui a un diversity Video (et pas RSSI)) integré
- un Ardustation Mega (ASM) tuné a 'extreme (pov' arduino 2560)

Il y a le projet open source Antenna tracker mais avance tres lentement
http://diydrones.com/forum/topics/figur ... 1#comments

Puis dans le genre proprietaire cad qu il faut tjrs l'osd ou un bidule de plus
- Ez Antenna tracker immersion V2 besoin ezosd ou tinytelemtry
- Le Rangevideo antenna tracker besoin l'osd proprio RVOSD

Sinon, tu peux mettre un convertisseur avec le systeme MFD entre GPS et ton osd pour parser les trames GPS et les encoder sur la trame video. Tu epux donc utilsier d'autre marque d'OSD et autopilote.
un peu genre teletexte. Ce systeme est utilisé aussi par Eagle Tree.
Avantage = portée video = portée telemetrie

Il y a aussi des systeme qui ne sont pas des antenna tracker mais multi antennes ultra directionnelles avec un arduino ou teensy pour gerer un switch video sur une base de RSSI. Hotrod ici sur le forum en vend un comme ça.

Pour résumer, a part le MFD quasi aucun système n'est facile d'usage. D'ailleurs qd tu te renseignes, bcp de FPViste ont un antenna tracker .... au grenier, cave ou placard...pour ces raisons...
De plus il est difficle de les tester sans 'simulator')

Deprimant je sais ! me remercie pas !

A part çà - ca va super !!! bienvenu


Tu as bien répondus à ma question, c'est effectivement le FMD qui m’intéresse le plus mais sait pas encore comment il fonctionne, ou si je dois passer par le RSSI, ou un GPS, ou par la partie sonore ?

en tout cas merci

Philippe
Speed Addict 210R - T14SG - HD V2 - T-MOTOR F-40-2500 - KISS FC - Kiss 24A - Tattus 2300-45C -

hotrod
Messages : 916
Enregistré le : 22 Mai 2015, 08:53

Re: quel antenna tracker choisir ???

Messagepar hotrod » 02 Mar 2016, 13:56

L'antenne tracker.....
Grand sujet, lol.
Faut vraiment que tu te pose la question de ce que tu souhaite en faire, car actuellement il existe des antennes style pepperbox, qui te permettent de couvrir très large voir quasiment 180°, en horizon, et il est vrai tout juste 60 en vertical...

J'ai un tracker Eagles tree, et j'avoue que je me sers que de la pepperbox.....
Pourquoi ?
Simplement car c'est plus fiable.
Effectivement pour avoir une vrai antenne héli en 1.2, il te faut de gros servos consommateur de courant, donc des accus en conséquence, etc....

Le système que tu présente à l'air bien, mais à un vrai coût.
Lunettes: Zeiss
Multis FPV: XBR220 6", shreiker 130, Optimus 96 ; 110 et 125, TBS 7" long range
Avions FPV: FX79 2.0, Wildcat 0.9, Heron 2.4 et Shadow 3.65, wyvern race 37'', Mini Talon 1.3, Nano talon
Radio: Horus + dragonlink 3

Avatar de l’utilisateur
bphil
Messages : 48
Enregistré le : 01 Mar 2016, 14:39

Re: quel antenna tracker choisir ???

Messagepar bphil » 02 Mar 2016, 13:57

macfly1202 a écrit :
bphil a écrit :Merci à vous

j'ai vue ce système mais il ne vende pas la partie qui m’intéresse le plus, la mécanique, je cherche plutôt un système complet pour faignant :oops: :oops:



dans se genre la.

merci a vous

Philippe


nos message ce sont croisé ! pile dans le mille !
certains disent sur DIY que le lien que j'ai posté avt est un AAT MFD re-packagé ! comme quoi on est pas les seul !

Tu voudrais tracker tes quad avec ton tracker ? quel telemtry ? LTM ?

T as une solution operationelle aussi apres qlq manip avec la Ghettostation mais faut revisiter le Code un peu (sur mon Ardustation mega ca fonctionne). D'autres utilise le teensy ca marche aussi.
J'ai reussi a faire fonctionner la partie 'Mavlink' (3DR) qui est plus ma partie pour mon coté DIY.

Mais tu as raison le pb est la partie mecanique et pas tant que ca elect ou code (enfin faut pas oublier les pb de cablage qd meme parce que parfois c'est drolement tarte)...

J'ai ça et c'est un peu galere cote cables
http://www.readymaderc.com/store/index. ... ucts_id=96


Mes machines ont le stricte minimum, d'autant que je soude tout le plus court possible, j'ai gardé mes petites habitudes Helico, même le récepteur Futaba est dé-poilé, jusqu’à retirer les connecteurs.

moins il y a de cartes et du câblage, mieux je me porte.

Cdt Philippe
Speed Addict 210R - T14SG - HD V2 - T-MOTOR F-40-2500 - KISS FC - Kiss 24A - Tattus 2300-45C -
